رولیک نوار نقاله

رولیک نوار نقاله

رولیک نوار نقاله همانگونه که از اسمش پیداست جهت هدایت نوار نقاله و تسریع در حرکت تسمه نقاله استفاده میشود.

داخل رولیک تسمه رولیک نقاله در دو نوع تولید میگردد: فلزی ، تفلونی ، گاهی رولیک نوار نقاله با دو کارایی در نقاله عمل میکند:

1 . رولیک جهت هدایت نوار نقاله
2 . رولیکی که تسمه نقاله را به صورت (u) به حرکت در می آورد.

رولیک نوار نقاله کار به گردش درآوردن نوار نقاله را بعهده دارند، و همچنین رولیک نوار نقاله باعث اصطکاک مواد حمل شده با سطح تسمه نوار نقاله می شوند به همین جهت رولیک نوار نقاله دائما در حال ساییده شدن هستند و باید به آن توجه کافی شود، برای مثال یک نوع رولیک وجود دارد بنام رولیک ضربه گیر، که بهتر است این رولیک در جائیکه مواد حمل شده بر روی تسمه نوار نقاله ریخته میشود مورد استفاده قرار گیرد تا نیروی کمتری به تسمه نوار نقاله وارد شود. پس می توان گفت رولیک نوار نقاله از اجزاء مهمی محسوب میشوند.

و در ساخت انواع نوار نقاله بر اساس میزان توناژ برداشتی و نوع موادی که باید توسط نوار نقاله حمل شود، قطر و سایز رولیک نوار نقاله متفاوت میشود، و همچنین بر اساس نوع کارایی نوار نقاله رولیکها دارای انواع متفاوت میشوند . برای رولیکها هم همانند دیگر قطعات موجود در صنعت استاندارهای جهانی وجود دارد که یک شرکت معتبر باید بر اساس این استاندارها آنها را تولید کند.

ویدیو زیر یکی از انواع رولیک نوار نقاله است که می توانید با دیدن آن درک بهتری از این رولیک داشته باشید.

رولیک نوار نقاله یکی از اجزای اصلی سیستم‌های انتقال مواد است که در صنایع مختلف به کار می‌رود. این تجهیزات به عنوان بخش‌های متحرک دستگاه عمل کرده و انتقال مواد را تسهیل می‌کنند. در واقع سیلندرهای چرخنده‌ای هستند که دستگاه بر روی آن‌ها قرار می‌گیرد. این قطعات به طور معمول از فولاد و آلومینیوم ساخته می‌شوند و در ابعاد و اندازه‌های مختلفی تولید می‌شوند. آن ها وظیفه دارند که بار را به جلو حرکت دهند و به این ترتیب به عملکرد بهینه نوار نقاله کمک کنند.

انواع رولیک نوار نقاله براساس کاربرد

• رولیک‌های انتقال بار

این نوع رولیک‌ها برای جابه‌جایی بارهای سبک و سنگین طراحی شده‌اند. آن‌ها در نوار نقاله‌های مسطح و شیب‌دار مورد استفاده قرار می‌گیرند. همچنین به دلیل ساختار و طراحی خاص خود، قادرند بارهای متنوعی را به آسانی و بدون ایجاد اصطکاک اضافی جابه‌جا کنند. این ویژگی‌ها باعث افزایش کارایی دستگاه در صنایع مختلف می‌شود.

• رولیک‌های هدایت کننده

رولیک‌های هدایت کننده در انتهای نوار نقاله نصب می‌شوند و نقش مهمی در کنترل حرکت بار دارند. آن ها به تثبیت و هدایت بار در طول مسیر نوار نقاله کمک می‌کنند و از انحراف بار جلوگیری می‌کنند. به این ترتیب، حرکت بار به صورت روان و بدون ایجاد اختلال انجام می‌شود. استفاده از آن ها در سیستم‌های نوار نقاله می‌تواند به افزایش ایمنی و کاهش خطرات ناشی از انحراف بار کمک کند.

• رولیک‌های زاویه‌دار

این قطعات طراحی شده‌اند که در مسیرهای منحنی یا زاویه‌دار قرار دارند. همچنین به انتقال مواد در زوایای مختلف کمک می‌کنند و اجازه می‌دهند تا بار به راحتی از یک نقطه به نقطه دیگر منتقل شود. طراحی آن ها به گونه‌ای است که باعث می‌شود حرکت بار در مسیرهای غیر خطی به طور مؤثر و بدون مشکل انجام شود. این ویژگی به ویژه در محیط‌های صنعتی که فضای محدودی وجود دارد، بسیار مفید است.

کاربردهای رولیک نوار نقاله

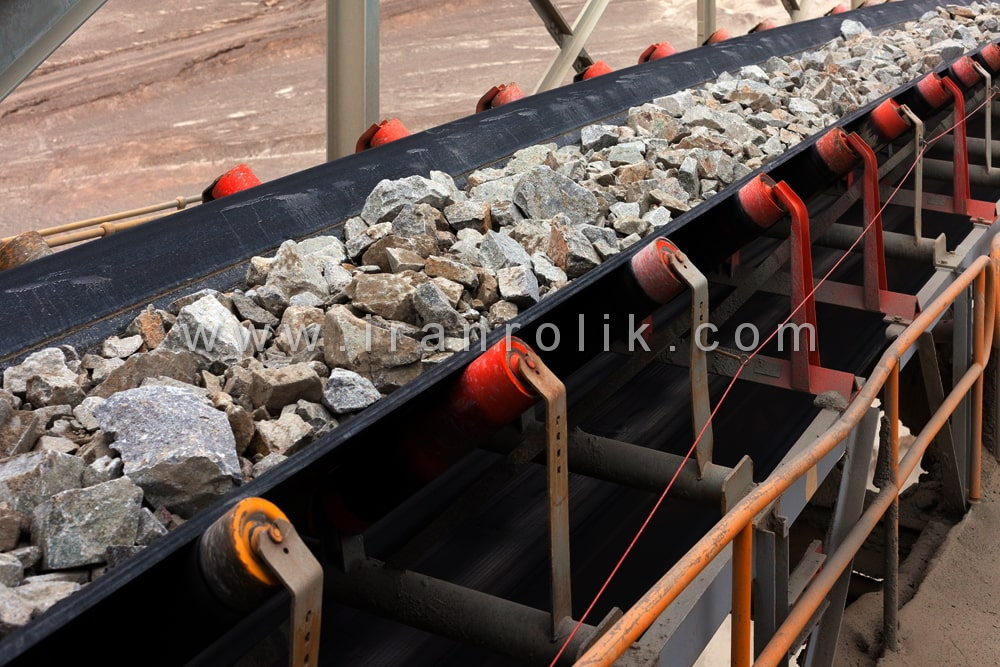

رولیک‌های نوار نقاله در صنعت معدن به‌طور گسترده‌ای برای جابه‌جایی سنگ‌های معدنی و مواد خام مورد استفاده قرار می‌گیرند. آن ها به کاهش اصطکاک کمک کرده و سرعت انتقال مواد را افزایش می‌دهند. با توجه به اینکه معادن دارای بارهای سنگین و محیط‌های سخت هستند، آن ها می‌توانند به بهبود کارایی و کاهش هزینه‌های عملیاتی کمک کنند. استفاده از نوار نقاله‌های مجهز به رولیک در معادن، علاوه بر افزایش سرعت جابه‌جایی، به ایمنی کارگران نیز کمک می‌کند.

در صنعت غذایی، برای انتقال محصولات از یک مرحله به مرحله دیگر استفاده می‌شوند و در این فرآیند، بهبود بهداشت و ایمنی نیز بسیار مهم است. با استفاده از رولیک‌های طراحی شده برای این صنعت، امکان جابه‌جایی محصولات به‌صورت بهداشتی و بدون آلودگی فراهم می‌شود. همچنین، سرعت انتقال مواد در این صنعت به افزایش بهره‌وری و کاهش زمان تولید کمک می‌کند. در صنعت خودروسازی نیز برای انتقال قطعات و اجزا به کار می‌روند.

این قطعات به تسهیل فرآیند تولید کمک کرده و باعث افزایش سرعت و دقت در خطوط تولید می‌شوند. استفاده از نوار نقاله‌های مجهز به رولیک، به خودرو سازان این امکان را می‌دهد که قطعات را به‌طور مؤثر و سریع به مراحل مختلف تولید منتقل کنند، که در نتیجه به بهبود کیفیت نهایی محصولات کمک می‌کند.

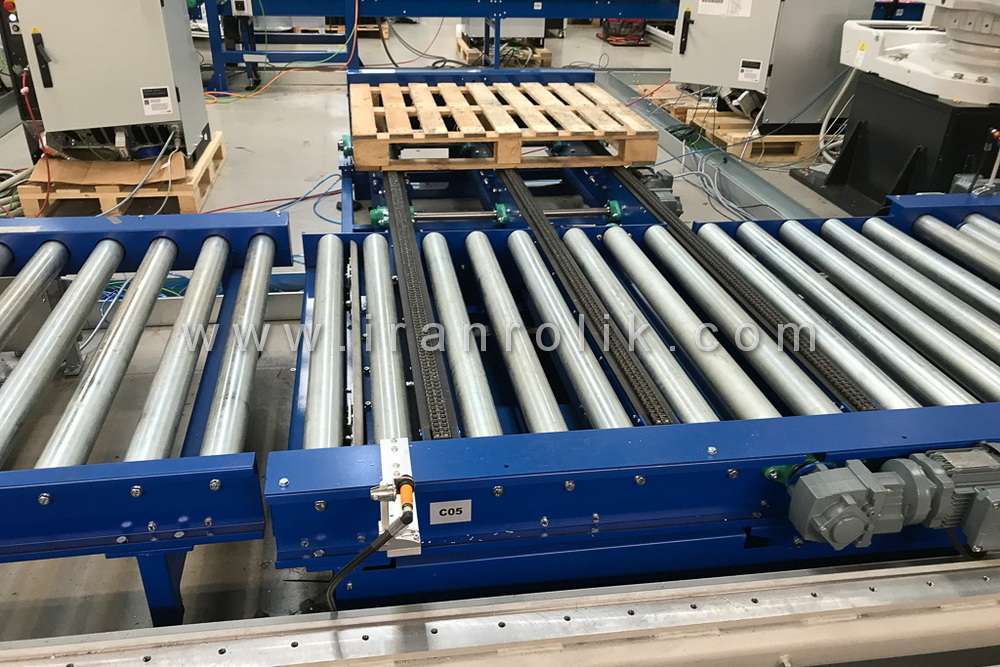

رولیک‌های نوار نقاله در سیستم‌های انبارداری و لجستیک نیز به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند. آن‌ها به تسهیل جابه‌جایی کالاها و مدیریت موجودی کمک می‌کنند. این سیستم ها می‌توانند در کاهش زمان جابه‌جایی و افزایش کارایی در فرآیندهای انبارداری مؤثر باشند. این امر به ویژه در انبارهایی که نیاز به جابه‌جایی سریع و مؤثر کالاها دارند، اهمیت ویژه‌ای دارد. همچنین به مدیران انبار این امکان را می‌دهند که به‌راحتی موجودی را کنترل کرده و در مواقع ضروری به سرعت پاسخگو باشند.

البته در خطوط بسته‌بندی نیز برای انتقال محصولات به سمت دستگاه‌های بسته‌بندی و برچسب‌زنی استفاده می‌شوند. این رولیک‌ها به تسهیل و تسریع فرآیند بسته‌بندی کمک می‌کنند و باعث می‌شوند که محصولات به‌صورت منظم و سریع بسته‌بندی شوند. با استفاده از آن ها می‌توان کارایی خطوط بسته‌بندی را افزایش داده و زمان لازم برای بسته‌بندی هر محصول را کاهش داد. این امر به بهبود کیفیت نهایی بسته‌ها و کاهش هزینه‌ها کمک می‌کند.

مزایای رولیک نوار نقاله

یکی از اصلی‌ترین مزایای رولیک‌های نوار نقاله، افزایش کارایی در جابه‌جایی مواد است. این قطعات به دلیل طراحی خاص خود، اصطکاک بین بار و نوار نقاله را کاهش می‌دهند. کاهش اصطکاک منجر به حرکت روان و سریع‌تر بارها می‌شود. در حقیقت نوار نقاله‌ها می‌توانند به راحتی بارهای سنگین و سبک را جابه‌جا کرده و در نتیجه زمان و انرژی مصرفی را به حداقل برسانند. در نهایت، این امر به افزایش بهره‌وری کلی سیستم‌های صنعتی کمک می‌کند.

همچنین استفاده از نوار نقاله‌های مجهز به رولیک به کاهش هزینه‌های عملیاتی و نیروی انسانی کمک می‌کند. با اتوماسیون فرآیندهای جابه‌جایی و کاهش نیاز به نیروی کار دستی، شرکت‌ها می‌توانند هزینه‌های خود را به میزان قابل توجهی کاهش دهند. همچنین، زمان جابه‌جایی مواد در این سیستم‌ها به طور چشمگیری کاهش می‌یابد که این نیز به صرفه‌جویی در هزینه‌ها کمک می‌کند. در نتیجه، شرکت‌ها قادر خواهند بود به طور مؤثرتری از منابع خود استفاده کنند.

رولیک‌ها به دلیل طراحی متنوع و قابلیت انطباق با سیستم‌های مختلف، از انعطاف‌پذیری بالایی برخوردارند. این تجهیزات می‌توانند در انواع نوار نقاله‌ها، از جمله نوار نقاله‌های مسطح، شیب‌دار و منحنی استفاده شوند. این ویژگی به کاربران این امکان را می‌دهد که سیستم‌های انتقال خود را بر اساس نیازهای خاص خود تنظیم کنند. بنابراین، می‌توانند به راحتی در صنایع مختلف، از معادن و کارخانه‌های تولیدی گرفته تا انبارها و خطوط بسته‌بندی به کار گرفته شوند. البته مواد با کیفیت بالا که در تولید آن ها به کار می‌روند، یکی دیگر از مزایای مهم این تجهیزات است. این مواد به گونه‌ای انتخاب می‌شوند که مقاومت خوبی در برابر سایش و خوردگی داشته باشند. بنابراین، دارای طول عمر بالایی هستند و نیاز به تعمیر و نگهداری کمتری دارند.

استفاده از رولیک‌های نوار نقاله همچنین می‌تواند به بهبود ایمنی در محیط‌های کاری کمک کند. با کاهش نیاز به جابه‌جایی دستی بارها، خطرات ناشی از آسیب‌های فیزیکی به کارگران به حداقل می‌رسد. همچنین، حرکت روان و کنترل شده بارها باعث می‌شود که احتمال وقوع حوادث و آسیب‌ها کاهش یابد. این امر به ویژه در صنایع با بارهای سنگین و خطرناک اهمیت دارد. این قطعات به گونه‌ای طراحی می‌شوند که حداقل آلودگی صوتی را ایجاد کنند. این ویژگی به ویژه در محیط‌های صنعتی که سطح صدا می‌تواند به یک مشکل تبدیل شود، اهمیت دارد. با کاهش صدا، محیط کار می‌تواند به مکانی آرام‌تر و ایمن‌تر تبدیل شود.

مقایسه رولیک‌های فلزی و تفلونی

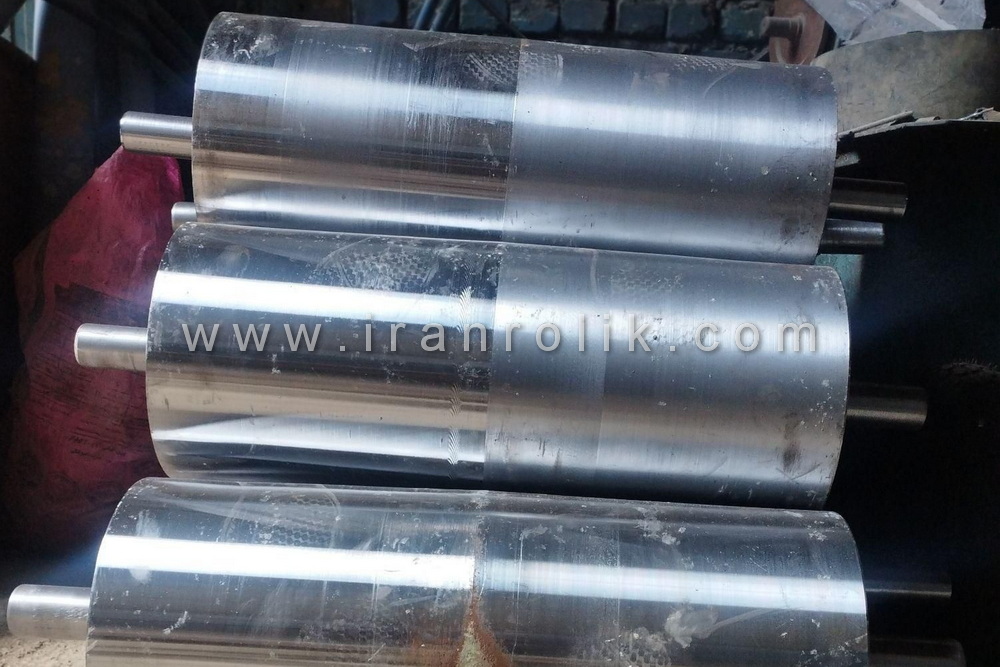

رولیک‌های فلزی از فولاد یا آلومینیوم ساخته می‌شوند. این مواد به آن ها استحکام و دوام بالایی می‌بخشند. فلزات به خوبی در برابر سایش و فشارهای سنگین مقاوم هستند و این ویژگی‌ها آن‌ها را برای استفاده در محیط‌های صنعتی مناسب می‌سازد. در مقابل رولیک‌های تفلونی از مواد پلیمر مانند PTFE تولید می‌شوند. این مواد به آن ویژگی‌های خاصی می‌دهند، از جمله مقاومت در برابر حرارت، مواد شیمیایی و سایش. تفلون به عنوان یک ماده غیر چسبنده شناخته می‌شود که باعث می‌شود مواد به راحتی روی آن حرکت کنند.

همچنین رولیک‌های فلزی بیشتر در صنایعی که نیاز به تحمل بارهای سنگین و فشارهای بالا دارند، مانند صنعت معدن، خودروسازی و تولید استفاده می‌شوند. آن ها به دلیل استحکام بالای خود، برای جابه‌جایی مواد سنگین و سخت بسیار مناسب هستند. در مقابل، رولیک‌های تفلونی در صنایعی که نیاز به مقاومت در برابر مواد شیمیایی و حرارت دارند، مانند صنایع غذایی و دارویی، کاربرد بیشتری دارند و به دلیل خاصیت غیر چسبندگی خود، به جلوگیری از آلودگی و حفظ بهداشت کمک می‌کنند.

به بیان دیگر انتخاب بین رولیک‌های فلزی و تفلونی به نیازهای خاص هر صنعت بستگی دارد. برای محیط‌هایی که بارهای سنگین و فشارهای بالا وجود دارد، مدل های فلزی گزینه بهتری هستند. اما در صنایعی که نیاز به مقاومت در برابر مواد شیمیایی و حرارت وجود دارد، مدل های تفلونی انتخاب مناسبی خواهند بود.

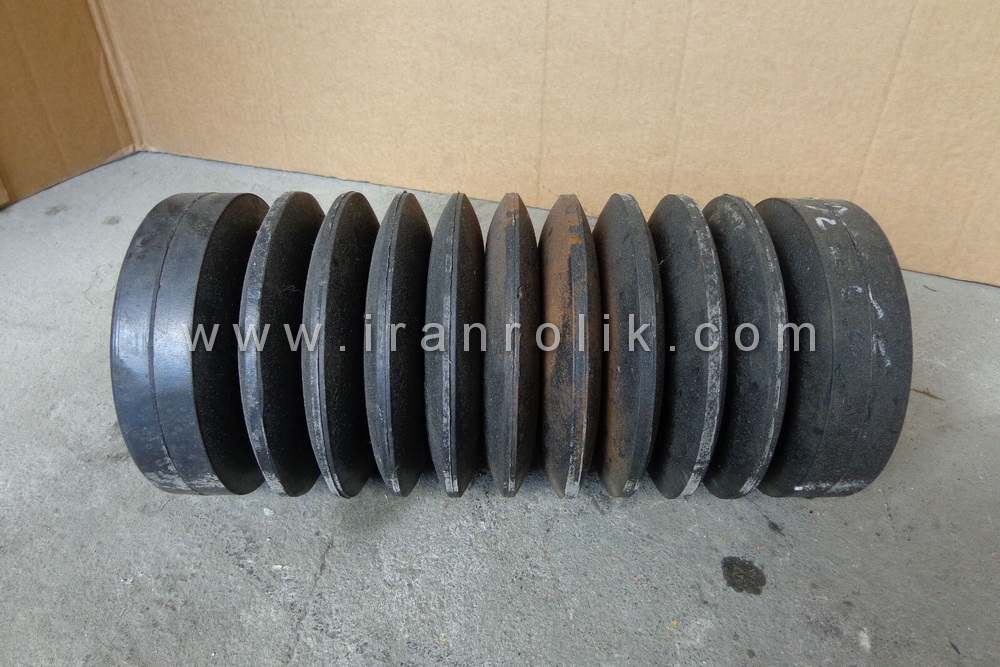

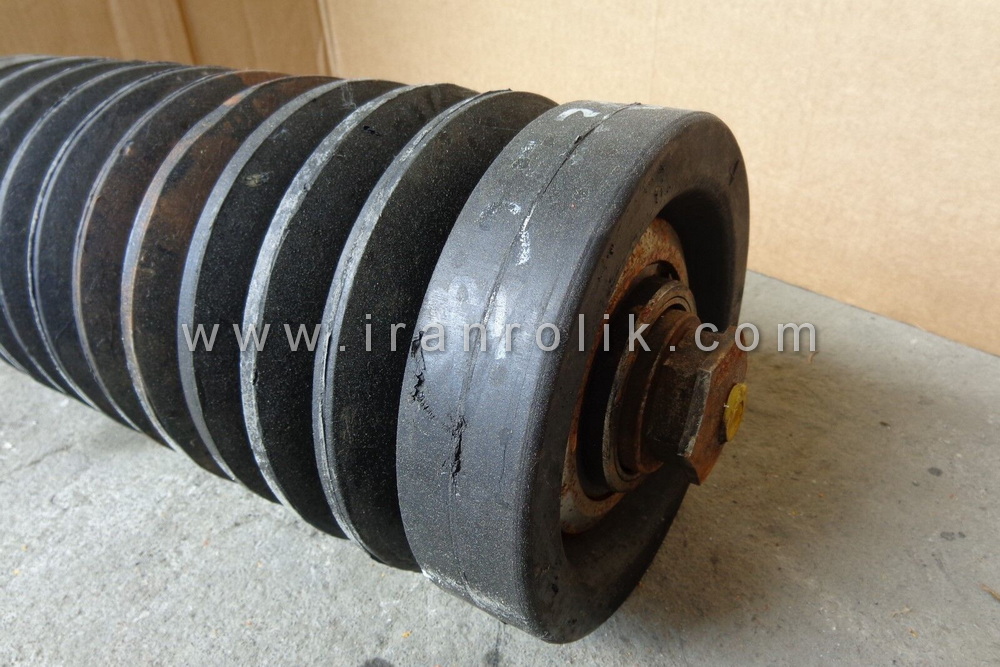

نحوه عملکرد رولیک ضربه گیر نوار نقاله

رولیک‌های ضربه‌ گیر نوار نقاله یکی از اجزای مهم در سیستم‌های انتقال مواد هستند که برای کاهش اثرات ضربه و شوک ناشی از بارهای سنگین طراحی شده‌اند. آن ها به ویژه در بخش‌های ابتدایی و انتهایی نوار نقاله، جایی که بارها ممکن است به شدت به دستگاه برخورد کنند، استفاده می‌شوند. به یک معنا رولیک‌های ضربه‌ گیر به طور خاص برای جذب و کاهش انرژی ناشی از ضربه بارهایی که بر روی نوار نقاله قرار می‌گیرند، طراحی شده‌اند. همچنین به گونه‌ای ساخته می‌شوند که بتوانند ضربات شدید را تحمل کرده و از انتقال این شوک‌ها به سایر بخش‌های نوار نقاله جلوگیری کنند.

رولیک‌های ضربه‌ گیر به طور معمول از مواد با کیفیت بالا تولید می‌شوند تا مقاومت و دوام لازم را داشته باشند. آن ها دارای یک هسته فلزی و پوشش‌های خاصی هستند که به جذب و توزیع انرژی ضربه کمک می‌کند. طراحی آن‌ها به گونه‌ای است که می‌توانند در شرایط سخت و محیط‌های صنعتی به خوبی عمل کنند. در واقع عملکردشان به این صورت است که وقتی بار سنگینی بر روی نوار نقاله قرار می‌گیرد، انرژی ناشی از ضربه را جذب کرده و آن را به آرامی توزیع می‌کنند.

فرآیند کار این قطعه به چند مرحله تقسیم می‌شود. اول، زمانی که بار بر روی نوار نقاله قرار می‌گیرد، رولیک ضربه‌ گیر به سرعت به سمت پایین حرکت می‌کند و انرژی ضربه را جذب می‌کند. این حرکت به کاهش شدت ضربه کمک می‌کند. سپس رولیک به حالت اولیه خود بازمی‌گردد و انرژی جذب شده را توزیع می‌کند. این امر باعث می‌شود که بار به آرامی در طول نوار نقاله حرکت کند و از ایجاد تنش‌های ناخواسته در سایر بخش‌ها جلوگیری کند. بعد از آن، به کاهش اصطکاک بین بار و نوار نقاله کمک می‌کنند. این ویژگی باعث می‌شود که حرکت بار روان‌تر و با کارایی بیشتری انجام شود.

اصول انتخاب سایز و قطر مناسب رولیک نوار نقاله

انتخاب سایز و قطر مناسب رولیک نوار نقاله از اهمیت بالایی برخوردار است و نخستین عواملی که باید در این انتخاب مورد توجه قرار گیرد، وزن و نوع بارهایی است که قرار است بر روی نوار نقاله منتقل شوند. رولیک‌ها باید قادر به تحمل وزن بارهای سنگین باشند، بنابراین برای بارهای سنگین نیاز به رولیک‌های با قطر و اندازه بزرگ‌تر است. به طور کلی، هرچه وزن بار بیشتر باشد، سایز و قطر رولیک نیز باید افزایش یابد تا از ایجاد تنش‌های اضافی و آسیب به سیستم جلوگیری شود.

همچنین نوع موادی که قرار است بر روی نوار نقاله منتقل شوند نیز در انتخاب سایز و قطر آن تأثیرگذار است. به عنوان مثال، در جابه‌جایی مواد سایشی یا خشن، نیاز به رولیک‌های با قطر بیشتر و سطح مقاوم‌تر وجود دارد تا از سایش و خرابی جلوگیری شود. همچنین، مواد با ویژگی‌های خاص مانند دما یا خاصیت شیمیایی نیز باید در انتخاب آن ها مدنظر قرار گیرند.

طول نوار نقاله نیز از عوامل مؤثر در انتخاب سایز و قطر آن است. در نوار نقاله‌های طولانی، رولیک‌ها باید به اندازه کافی بزرگ باشند تا بتوانند بار را به طور مؤثر و بدون ایجاد تنش یا لرزش منتقل کنند. قطعات بزرگ‌تر به توزیع بهتر وزن و کاهش نقاط فشار کمک می‌کنند و در نتیجه عمر نوار نقاله را افزایش می‌دهند. البته سرعت دستگاه نیز در این انتخاب موثر است. در نوار نقاله‌هایی که با سرعت بالا کار می‌کنند، استفاده از رولیک‌های بزرگ‌تر می‌تواند به کاهش اصطکاک و بهبود کارایی کمک کند. همچنین، رولیک‌های بزرگ‌تر به کاهش خطرات ناشی از پرتاب بار در حین حرکت سریع نوار نقاله کمک می‌کنند.

نوع طراحی نوار نقاله نیز در انتخاب سایز و قطر رولیک‌ها مؤثر است. برای مثال، نوار نقاله‌های شیب‌دار نیاز به قطعات خاصی دارند که بتوانند بار را در زوایای مختلف به خوبی منتقل کنند. در این مورد، سایز و قطر به گونه‌ای انتخاب شود که از لغزش بار جلوگیری کند و حرکت روانی را فراهم آورد. شرایط محیطی نیز باید در انتخاب رولیک‌ها مدنظر قرار گیرد. به عنوان مثال، در محیط‌های مرطوب یا دارای مواد شیمیایی، ممکن است نیاز به رولیک‌های با پوشش مقاوم باشد. همچنین، در محیط‌های دمای بالا یا پایین، انتخاب مواد مناسب برای ساخت آن ها اهمیت دارد. در این شرایط، سایز و قطر این قطعه نیز باید با توجه به نیازهای خاص محیطی انتخاب شود.

رولیک جوشی نوار نقاله

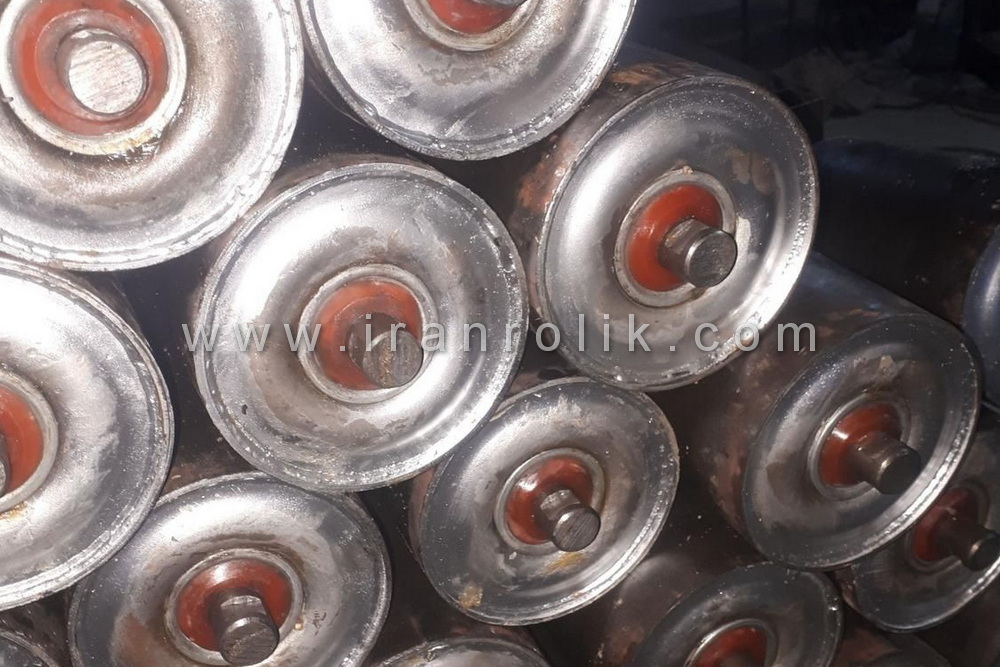

رولیک‌های جوشی از پروسه جوشکاری برای اتصال اجزا به یکدیگر استفاده می‌کنند. این روش به آن ها استحکام و دوام بالایی می‌بخشد. اولین بخش آن لوله‌ای است که به عنوان بدنه اصلی رولیک عمل می‌کند. این لوله از فولاد کربنی ساخته می‌شود و دارای ضخامت‌های مختلفی است تا بتواند بارهای سنگین را تحمل کند. همچنین پوشش‌های انتهایی دارد که به لوله جوش داده می‌شوند و به عنوان هوزینگ بلبرینگ عمل می‌کنند. این اتصال‌ها باید به دقت انجام شوند تا از کیفیت و استحکام رولیک اطمینان حاصل شود. در این رولیک، بلبرینگ‌ها به وسیله جوشکاری یا نصب بر روی هوزینگ‌های انتهایی قرار می‌گیرند. این بلبرینگ‌ها از نوع با کیفیت و مقاوم به سایش انتخاب می‌شوند. البته اتصال‌های جوشکاری شده به رولیک‌ها استحکام بیشتری می‌دهند و مناسب برای بارهای سنگین هستند. همچنین طراحی و ابعاد آن ها قابل سفارشی‌سازی است.

رولیک‌ پرسی نوار نقاله

رولیک‌های پرسی با استفاده از فشار هیدرولیک تولید می‌شوند. در این روش، لوله‌ها و قطعات دیگر به شکل مطلوب فرم‌دهی می‌شوند. ساختار آن ها شامل یک لوله اصلی است که از فولاد ST37 یا CK45 ساخته می‌شود و دارای ضخامت‌های مختلف است. این لوله به خوبی می‌تواند بارهای سنگین را تحمل کند. همچنین پوشش‌های انتهایی در این مدل، به صورت پرس هیدرولیک بر روی لوله اصلی قرار می‌گیرند و به‌طور محکم فیکس می‌شوند. این اتصال به گونه‌ای است که از جوشکاری بی‌نیاز است. بلبرینگ‌ها از نوع ۲RC3 انتخاب می‌شوند و با استفاده از لایبرنت‌های P60 و P40 بهینه‌سازی می‌شوند. در این قطعات فرآیند پرس به دلیل عدم استفاده از جوشکاری، به کیفیت بالاتر منجر می‌شود. همچنین تولید آن سریع‌تر از مدل های جوشی است.

مراحل تولید رولیک فلزی نوار نقاله

فرآیند تولید رولیک‌های فلزی با طراحی آن‌ها آغاز می‌شود. در این مرحله، مهندسان با توجه به نیازهای خاص مشتریان و همچنین شرایط کاری، طرح‌های مختلفی را برای آن ها ارائه می‌دهند. این طراحی شامل ابعاد، وزن، نوع مواد و مشخصات فنی دیگر است. پس از طراحی، انتخاب مواد اولیه مناسب برای تولید صورت می‌گیرد که از فولاد کربنی یا آلومینیوم برای ساخت استفاده می‌شود. این مواد به دلیل استحکام بالا و مقاومت در برابر سایش، انتخاب‌های مناسبی هستند. در مرحله برش و شکل‌دهی، مواد اولیه به اندازه‌ها و اشکال مورد نیاز برش داده می‌شوند. از روش‌های مختلفی مانند برش لیزری، برش گاز و برش مکانیکی برای این کار استفاده می‌شود. پس از برش، مواد به شکل سیلندری در می‌آیند.

سپس قطعات مختلف به یکدیگر جوش داده می‌شوند. جوشکاری با استفاده از تکنیک‌های MIG یا TIG انجام می‌شود تا اتصال‌های قوی و مقاومی ایجاد شود. پس از آن، رولیک‌ها باید ماشین‌کاری شوند تا سطح آن‌ها صاف و یکنواخت گردد. این مرحله شامل فرایندهایی مانند سنگ‌زنی، تراشکاری و پولیش‌کاری است. هدف از این مراحل، بهبود کیفیت سطح و دقت ابعادی آن ها است. بعد از آن محصول با پوشش‌های حفاظتی مانند رنگ الکتروستاتیک یا گالوانیزه پوشش‌دهی می‌شود. این پوشش‌ها به جلوگیری از زنگ‌زدگی و خوردگی کمک کرده و عمر مفید آن ها را افزایش می‌دهند. البته پس از تولید، رولیک‌ها تحت آزمایش‌های کنترل کیفیت قرار می‌گیرند. این آزمایش‌ها شامل بررسی ابعاد، استحکام و سطح نهایی محصول است. هدف از این مرحله، اطمینان از مطابقت آن ها با استانداردهای مشخص شده است.
